木纹石，是一种以古朴自然、端庄典雅著称的天然石材，在建筑装饰领域备受青睐，其华丽的装饰效果令人赞叹。然而，其日常保养维护却并非易事，尤其面临着一个严重的问题—“易返碱”。

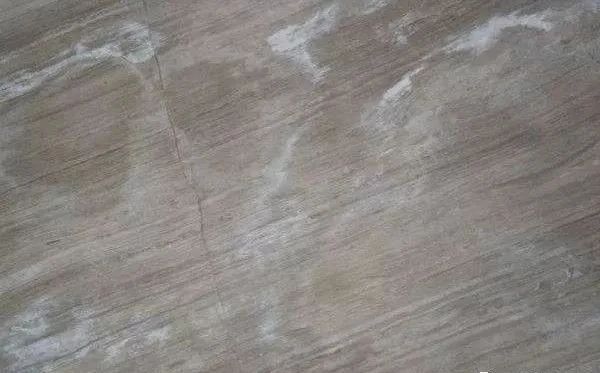

（木纹石“返碱”）

这一特性不仅严重影响了木纹石的装饰效果，更是让许多专业的石材护理队伍倍感棘手。接下来，我们将深入探讨木纹石的返碱问题及其防护方案。

1、关于木纹石的“外表”

这是一种灰白相间且层理清晰的大理石。颜色稳定，纹路清晰、漂亮，灰白相间清雅、高贵，是装饰效果非常出色的天然石材。

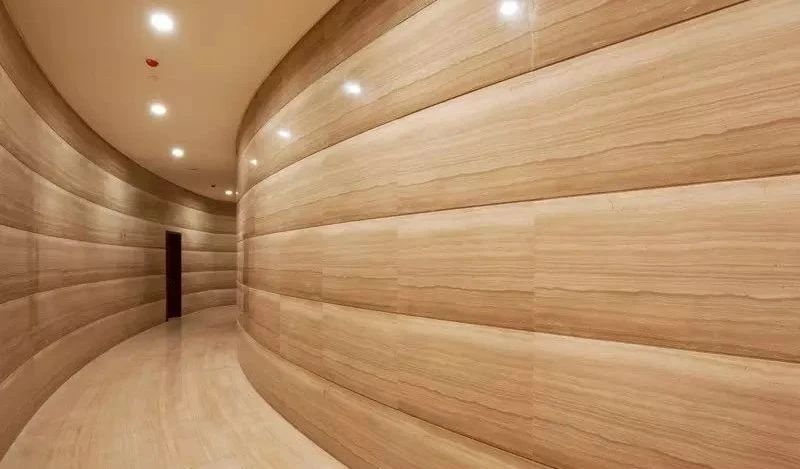

（木纹石）

2、关于木纹石的特点

木纹石是一种石灰石，主要成分为碳酸钙(CaCO3)。虽然与大理石有着相似的纹理与花纹，但木纹石与大理石却有着明显的区别。其中一个重要特征，即石灰石的形成过程，没有经历大理石那样的变质和结晶，因此具有以下特征：

粉体结构   木纹石在结构上呈现细腻的粉体结构，看似致密，实际上却与大理石、花岗石中的晶体结构有着本质的区别；

物理性能   石灰石易碎，抗折体积密度、弯度、抗压缩强度都不高

吸水率高   碳酸钙成分和粉体结构，使得石灰石吸水率普遍很高。

在未做过防护的木纹石上，我们都有过类似的经验:一些水，洒在木纹石上，就像被海绵吸收一样，很快的渗进石材内部。这个特征，与洒在大理石、花岗石等石材表面的反应，有着明显的区别。

木纹石吸水率高的危害

正是成分和结构特征，造成了木纹石较高的吸水率。而这个“吸水率”，正是造成石材出现一切问题的根源：

1、不易抛光

木纹石抛光时，由于较高的吸水率。结晶剂、粉等材料，有相当一部分，迅速的渗入到石材内部，无法产生结晶作用。并且影响最终的出光效果。

2、易变色

由于较高的吸水率，在使用和保养时，容易吸水，随着时间的推移，导致颜色出现各种不可预测的变化。而反观吸水率较低的大理石、花岗石等，类似的原因导致的颜色变化，却远比木纹石轻微得多。

3、缝隙易变色、发黑

吸水率较高，也代表着木纹石的微孔结构，吸附能力很强。云石胶，填缝剂中的胶油、色素等，也容易被木纹石吸收，在缝隙处，留下痕迹。

4、易返碱

木纹石容易吸水，与底部水泥中的成分发生反应，产生返碱现象。

5、易污染

木纹石结构相对疏松，吸水率高，吸收污染的能力自然也很强。在日常使用中，脚底灰尘、污水、果汁饮料、咖啡牛奶、茶叶等各种物质的共同作用下，很容易产生污染。

怎样预防石材返碱现象？

若要想抑制木纹石返碱，则必须将防护做好、做极致、做到标准非常高。实际上木纹石做好防护，花费的成本确实要高一些。以下介绍一些高效防护方法，特别适用于石材护理施工人员，解决木纹石常见的吸水和“返碱”问题。

1、针对出厂刷过防护剂，但效果不佳的木纹石

在工厂里已经刷过了防护，但是效果不佳，起不到有效降低石材吸水率的作用，就应进行补刷：

①防护剂选择：一般情况下，水性防护剂无法渗透通过原有的防护剂。因此，补刷时，应采用如VD氟素防护剂等。要求：足量、均匀、养生24小时以上。

②注意事项：足量涂刷有一个标准。涂刷时：如果前面刷，后面马上就渗进了木纹石里面，证明防护用量不到位，则需继续补刷。直到：

地面木纹石——刷上去之后，表面有一层防护剂不会马上干燥，才证明防护剂涂刷足量。

墙面木纹石——刷上去之后，表面始终呈现湿润状态，才证明防护剂涂刷足量。

2、针对出厂未做防护木纹石—完善防护

如果木纹石板材，出厂时未做防护，应进行完善的防护处理。

①防护剂选择：可以先采用水性防护剂，以1:13兑水进行足量均匀涂刷。

这种防护剂还有一个附加功能：其富含的复合型甲基硅酸盐，能渗透到石材内部的微孔中，形成硅酸盐类结晶，起到填补和阻水作用。要求：足量、均匀、养生24小时以上。　

养生24小时后，再用防护剂，进行足量均匀的二次涂刷，再养生24小时以上。

②注意事项：对于防护剂是否足量的判断，与上述相同。最终，通过细致、完善的防护处理，可将木纹石吸水率降低幅度，达90%以上。
